Tipps & Tricks / CLS22 Netzbrumm
Das Dynachord CLS 22 (222) ist gewiß eine der besten (Hardware) Leslie Emulationen. Wenn
da nur dieser lästige Netzbrumm nicht wäre. Auch wenn er nicht auf den
Sound (Recording) durch"schlägt", er nervt einfach im Studio. Aber woher
kommt dieser Netzbrumm?
Das Netzteil, 15V
symmetrisch. Woher der Brumm nun genau kommt, läßt sich nicht ermitteln,
vielleicht vom Trafo (möglicherweise unterdimensiniert?), oder von den
Spannungsreglern (auf dem Kühlblech)? Schraubt man den Blechdeckel ab,
ist jedenfalls erst einmal Ruhe. Scheinbar. Der Netzbrumm ist zwar immer
noch da, nur ist jetzt der Resonanz"körper" weg. Eine Erklärung liefert
das folgende Bild.
Das Kühlblech ist so hoch, dass das
Abdeckblech ohne den geringsten Abstand preß aufliegt. Möglicherweise
ist es das Konzept, das Abdeckblech in die Wärmeableitung mit
einzubeziehen. Der Netzbrumm wird auf das Abdeckblech übertragen, das
Abdeckblech als Resonanzkörper.
So sehr ich Geräte mit einem 220V Anschluß mag, in diesem Fall wird nur eine Maßnahme helfen: Stromversorgung (15V sym.) nun doch über ein externes Netzeil.
So sehr ich Geräte mit einem 220V Anschluß mag, in diesem Fall wird nur eine Maßnahme helfen: Stromversorgung (15V sym.) nun doch über ein externes Netzeil.

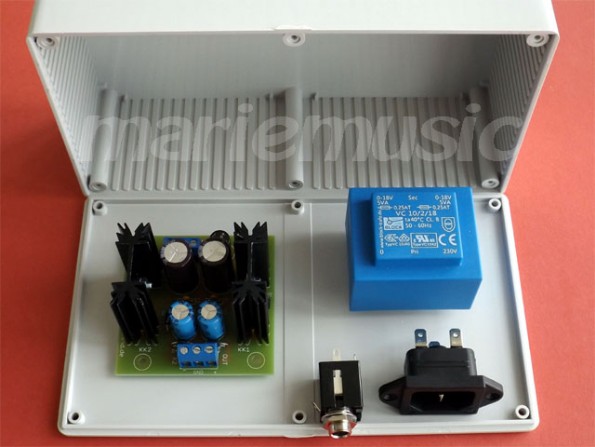

Alle Bauteile für das externe Netzteil sind beisammen: Netztrafo, Gehäuse, Anschlussbuchsen vom Electronic Dealer deines Vertrauens.

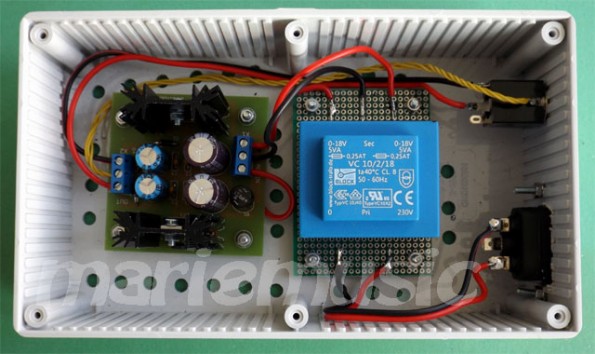

Ferig ins Gehäuse eingebaut, Spannungen gemessen, Schreck bekommen: Die negative Spannung beträgt nicht -15V, stattdessen -23V ? Regler defekt??? Alle Lötstellen geprüft, einen neuen Regler
eingebaut, gleiches Ergebnis. Bis ich bei meinen Recherchen entdeckte;
der Negativ Festspannungsregler braucht eine kleine Last um die
definierte Spannung abgeben zu können.
Test: R 1k Ohm zwischen gnd und -15V geklemmt, und siehe da, auch die negative Spannung ist korrekt.
Nun nur noch eine Buchse ins CLS Gehäuse eingebaut, die CLS-internen Festspannungsregler (Ausgänge) abgeknipst und die "neue" Stromversorgung angelötet.
Welch wundervolle Ruhe jetzt ganz OHNE Netzbrumm!
